    Enfouissement à la charrue de faisceaux de tubes speedpipe ground

Une variante économique et rapide de réalisation de nouveaux tracés de tubes, à l’extérieur des localités.

Poser rapidement des kilomètres et des kilomètres de speedpipe.

Le câble ou la charrue à tubes pose un système de microtubes en une seule opération :

Ouvrez la fosse, posez-y le faisceau de tubes, puis comblez à nouveau la tranchée.



Speedpipe Rohrverbaende Pflugverfahren

C’est ainsi que cela fonctionne :

Le SRV-G tc doit être tiré de la bobine. Il faut faire particulièrement attention ici à une pose linéaire sous traction (bobine freinée). A côté de cette consigne de pose, il faudra aussi respecter les consignes éventuelles du client pour
l’enfouissement à la charrue de SRV-G tc, de tubes ou de câbles.

Gabocom speedpipe-ground Glasfaser einblasen

Quand puis-je utiliser le procédé à la charrue ?

  • Pas de surface de voie consolidée
  • Pas d’obstacles dans le sol
  • L’emplacement des installations de tiers est connu
  • Pas d’objections liées à la protection de la nature

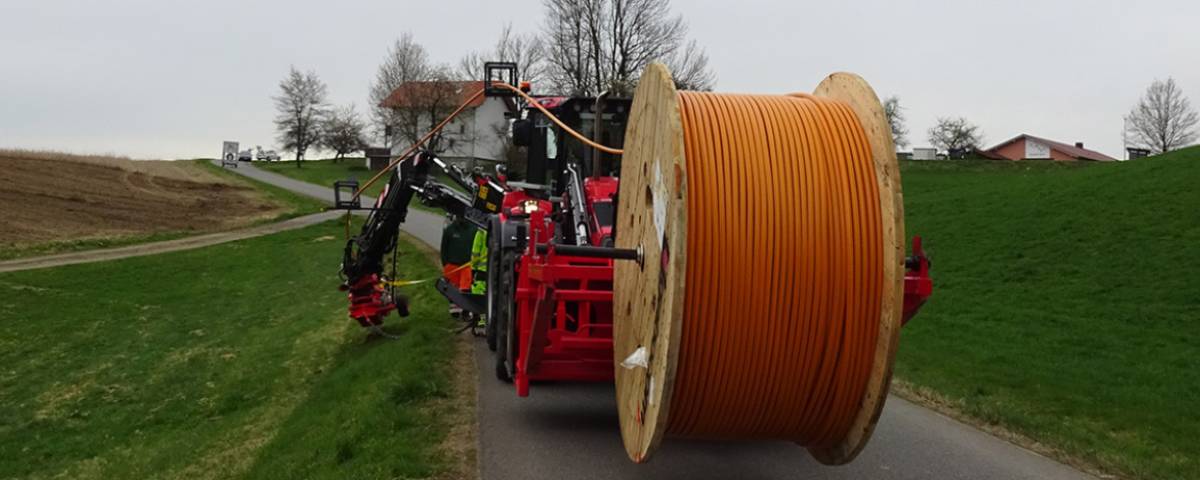

Impressions de la pratique

  • slider_dsc03928.jpg
  • slider_dsc03932.jpg
  • slider_dsc03935.jpg
  • speedpipe-rohrverbaende-einpfluegen.jpg
  • slider_dsc03945.jpg
  • slider_dsc03951.jpg

    Avez-vous des questions sur la pose de bundle de microtubes ?

    Nous vous rappellerons volontiers !

    Ces données ne seront pas transmises à des tiers. Plus d'informations sur la protection des données sont fournies dans la politique de confidentialité (Déclaration de confidentialité). Je peux révoquer à tout moment le consentement que j’ai donné à la gabo Systemtechnik GmbH. Je peux révoquer mon consentement à tout moment Email déclaration sur la protection des données.
    * Champs obligatoires
    • DésignationN° d'article gabo Code couleurTouret*Dxe (mm)kg / mG (kg)**QuantitéNuméro de pièce DIN Code couleurL (m)
      SRV-G 2 × 7 tc 700×3707×1,5ca. 0,08ca. 5021445400
      SRV-G 7 × 7 tc12832400×12007×1,5ca. 0,25ca. 1325715294000
      SRV-G 8 × 7 + 1 × 12 tc12892400×12007×1,5 | 12×2,0ca. 0,34ca. 16858 | 118504000
      SRV-G 12 × 7 tc12382400×12007×1,5ca. 0,36ca. 17651217674000
      SRV-G 12 × 7 + 1 × 14 tc17342400×12007×1,5 | 14×2,0ca. 0,46ca. 160012 | 114582650
      SRV-G 14 × 7 tc12852400×12007×1,5ca. 0,45ca. 15201415352650
      SRV-G 18 × 7 tc12422400×12007×1,5ca. 0,55ca. 1785182650
      SRV-G 22 × 7 + 1 × 12 tc12912400×12007×1,5 | 12×2,0ca. 0,72ca. 173022 | 129021950
      SRV-G 24 × 7 tc12872400×12007×1,5ca. 0,71ca. 17102415411950
      SRV-G 24 × 7 + 1 × 14 tc12942400×12007×1,5 | 14×2,0ca. 0,79ca. 157024 | 115271570
      SRV-G 2 × 10 tc14431200×37010×2,0ca. 0,14ca. 16022387900
      SRV-G 7 × 10 tc17562400×120010×2,0ca. 0,41ca. 1760725563650
      SRV-G 12 × 10 tc12692400×120010×2,0ca. 0,67ca. 15351218391800
      SRV-G 24 × 10 tc2400×120010×2,0ca. 1,27ca. 1470242625900
      SRV-G 3 × 7 tc2400×12007×1,5ca. 0,1ca. 730317444000
      SRV-G 3 × 7 + 3 × 12 tc2400×12007×1,5 | 12×2,0ca. 0,291ca. 14903 | 332894000
      SRV-G 4 × 7 tc2400×12007×1,5ca. 0,125ca. 850417464000
      SRV-G 10 × 7 + 1 × 16 tc2400×12007×1,5 | 16×2,0ca. 0,37ca. 130610 | 128312650
      SRV-G 12 × 7 + 3 × 14 tc2400×12007×1,5 | 14×2,0ca. 0,57ca. 122012 | 328701570
      SRV-G 12 × 10 + 1 × 16 tc2400×120010×2,0 | 16×2,0ca. 0,72ca. 162012 | 133151800
      SRV-G 14 × 10 tc2400×120010×2,0ca. 0,731ca. 16411426251800
      SRV-G 7 × 7 tc19932000×12007×1,5ca. 0,25ca. 4007750
      SRV-G 12 × 7 tc2000×12007×1,5ca. 0,36ca. 9001223851950
      SRV-G 12 × 7 + 1 × 14 tc28042000×12007×1,5 | 14×2,0ca. 0,46ca. 91012 | 120411550
      SRV-G 14 × 7 tc19462000×12007×1,5ca. 0,45ca. 895141550
      SRV-G 22 × 7 + 1 × 12 tc20842000×12007×1,5 | 12×2,0ca. 0,72ca. 87522 | 13346950
      SRV-G 24 × 7 tc19912000×12007×1,5ca. 0,71ca. 810243399850
      SRV-G 24 × 7 + 1 × 14 tc19542000×12007×1,5 | 14×2,0ca. 0,79ca. 78524 | 12043750
      SRV-G 12 × 10 tc2000×120010×2,0ca. 0,67ca. 8801220801000
